TVS管和高分子ESD在门控对讲系统中的应用

TVS管和高分子ESD在门控对讲系统中的应用

一、TVS管和高分子ESD的组合应用：

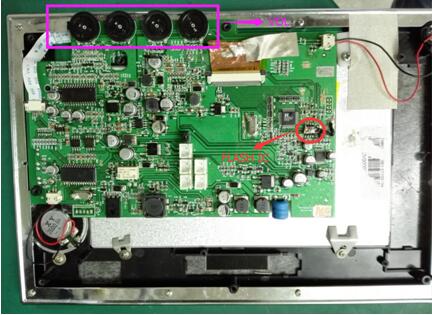

2015年4月份的时候，有一个珠海的客户经老客户介绍找到我司，说有一个门控对讲机在检测机构对机器VOL进行ESD空气 8KV的时候，会打坏FLASH IC。我司EMC工程师拿到机器后进行实验，发现空气6KV也会出现同样的问题，即打坏FLASH IC。如下图示

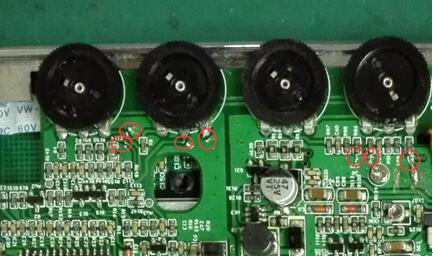

在分析后，在VOL的每个引脚对地并联高分子ESD（型号：CV0402VT6201T），再进行空气6KV放电实验，测试通过。

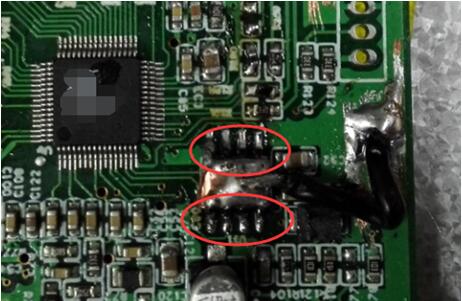

但调高至7.5KV时，FLASH IC的损坏现象又出现了。于是，工程师在FLASH的各个PIN脚对地并了TVS管（型号：ESD3V3C250TA），测试通过，调至8.5KV测试也一举通过。

二、TVS管和高分子ESD的特点：

1、TVS管具有响应速度快、电压精准、结电容、使用寿命长的特点

2、高分子ESD具有响应速度快、通流量大、结电容低、使用寿命长的特点
