自拍杆ESD整改方案

自拍杆是风靡世界的自拍神器，它能够在20厘米到120厘米长度间任意伸缩，使用者只需将手机或者傻瓜相机固定在伸缩杆上，通过遥控器就能实现多角度自拍。而我司收到一款自拍杆的ESD整改案子，一起来看看解决方法吧。

整改前的实验现象

整改后的实验现象：

整改方案：

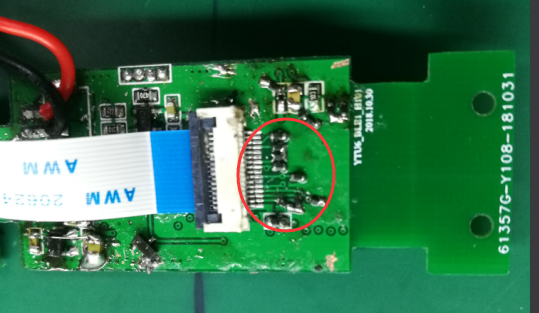

1、在P5排线连座信号FUNCTION-、FUNCTION+、PHOTO_KEY、VB+、UP、DOWN、LEFT、SW_KEY、RIGHT、LEDWHITE、LED_5、LED_RED、LED_GREEN、LED_BULE对地并联ESD（型号：ESD5D150TA），串联磁珠（型号：CVB1005C152T），如下图红色圈处；

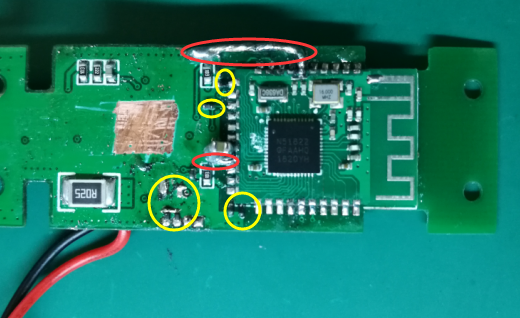

2、模块TX、RX、MOS_CONTROL、CHRH、STDBY、BATTERT_ADC、FUNCTION2、FUNCTION1、V_CON、BLE_SWCLK、BLE_SWDIO对地并联ESD（型号：ESD5D150TA），串联磁珠（型号：CVB1005C152T），如下图黄色圈处；增加模块接地面积，如下图红色圈处；

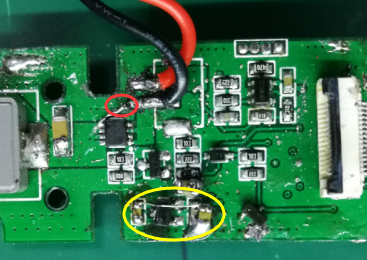

3、P3VB+与VBTA并联ESD（型号：CV0402VT6201T）如下图红色圈处；Q15输入VBTA、输出3.3V两端串）联磁珠（型号：CVB1608E102T），在并联ESD（CV0402VT6201T），对地并联贴片电容22UF
