智能电力产品ESD整改案例分析

来源：发布日期 2020-07-01 15:48:40浏览：-

分享至：

加入收藏

某公司的智能电力产品，主要功能是监控电能使用，并将终端数据收集。产品是全塑料结构，采用三相电供电，利用485通讯，液晶显示。此外电表可以显示监控采样电压电流、监控电度等。

静电测试结果和问题描述

a)空气放电正负15KV的时候出现死机。

b)空气放电正负15KV靠近485通讯的时候出现通讯受干扰。

产品问题分析

通过定位整改分析，产品有一下几个问题：

1.产品由两块PCB板组成，一块电源转换板，一块主控制板。电源板包括了电源转换电路和485通讯电路。

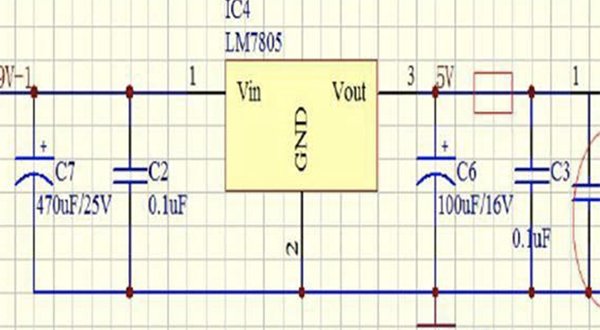

2.测试死机后用万用表发现5V已经没有输出，怀疑是9V转5V电路受到干扰，造成死机，5V为CPU的供电电源，电源受到干扰容易造成整机的死机现象。

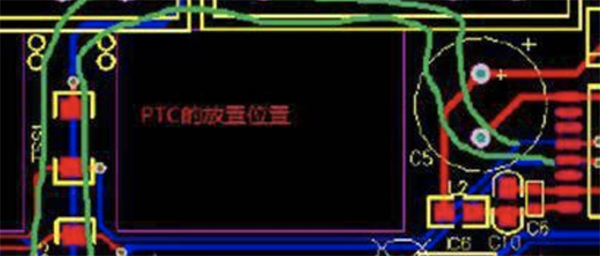

3.电源板电路没有铺地处理，485通讯也没有并行走线，造成环路过大容易受静电场的干扰。

改进措施

（1）在电源5V输出端增加8VTVS管做钳位，保护5V不受静电干扰，同时增加磁珠、电容105、102电容滤波处理。

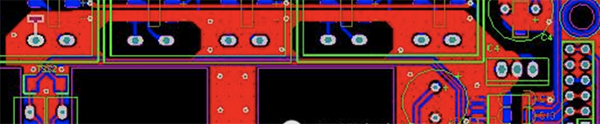

（2）电源板做铺地处理，减小信号环路设计。

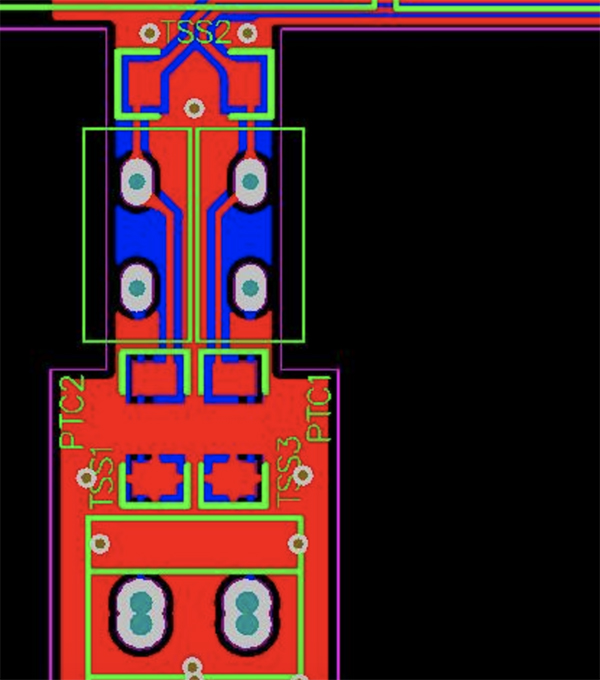

（3）485通讯走线并行走线，做包地处理，防护器件放置在接口。

（4）改版后测试通过正负15KV测试。

案例总结

(1)静电干扰主要是共模干扰，对亍空间场的静电干扰，需要控制信号的环路设计。大面积的铺地有利于塑胶产品的静电泄放。

(2)静电的测试，准确定位出问题的所在。再对问题点静电防护、滤波措施，能有效的控制静电的干扰，同时控制在EMC方面的投入成本。
