自恢复保险丝的选型及注意事项

来源：发布日期 2020-07-25 14:53:21浏览：-

分享至：

加入收藏

自恢复保险丝是一种过电流电子保护元件，它是由高分子有机聚合物在高压、高温和硫化反应条件下，与导电粒子材料混合，经过特殊工艺加工而成。自恢复熔断器(PPTC)是一种温度系数为正的聚合物热敏电阻，用于过流保护，可替代电流熔断器。

阿赛姆电子自恢复保险丝有三种包装形式:引线式、片式和贴装式。

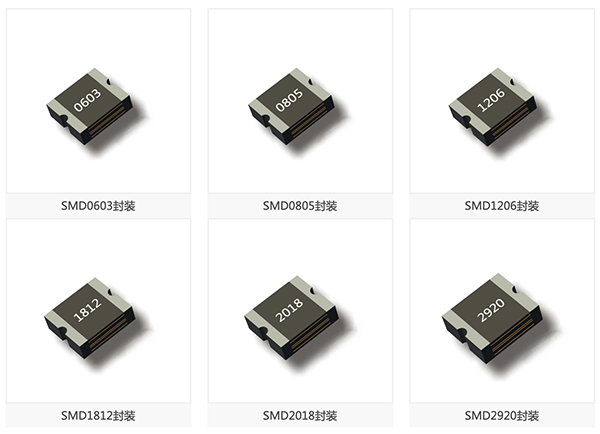

阿赛姆电子自恢复保险丝型号根据包装形式的不同分为不同系列。具体包为:0603、0805、1206、1210、1812、2016、2920;引线类型-根据不同的耐压电压值(V)，可分为:06、16、30、60、90、130、250、600等。

选择自恢复保险丝注意事项:

根据最大工作电压V、正常工作电流I、故障电流if和最大工作环境温度Tm选择合适的模型。当使用最高环境温度TM时，应满足下列要求:

①IH (TM)略大I

②IT(TM)≤≤Imax

③Vmax≥V

这里的线路电压和电流指的是直流或交流均方根。自恢复保险丝通常串联在需要保护的电路前端，可用于更换电流保险丝，避免频繁更换的麻烦。

PPTC元件可用于计算机及其周边设备、手机、蓄电池组、远程通信及网络设备、变压器、工业控制设备、汽车等电子产品中起到过流或过温保护作用。

数码产品;相机;移动电话;电子相框;控制面板;玩具;音响及其他消费电子产品;液晶显示器;电力供应;通信设备;安全产品;转换器。市场上的低压电源产品和防雷设备中都有自恢复熔断器。根据自恢复保险丝的电气特性和电路板尺寸的要求，选择合适的自恢复保险丝类型是获得良好过电流温度保护的重要前提。

电路保护专家阿赛姆电子为您提供一站式过电压、过流器件的选择帮助，以及各种应用避雷击静电保护方案。有关自恢复保险丝型号和解决方案应用的详细信息，请添加工程师QQ：3002105683。
