窄带和宽带信号之间的差异

来源：发布日期 2020-04-18 12:01:42浏览：-

分享至：

加入收藏

在测量电磁噪声和测试电磁兼容性时，宽带信号和窄带信号之间的区别是关键区别。在EMC测试期间，区分窄带和宽带干扰对于查明噪声源至关重要，因此可以采取适当的纠正措施。

窄带与宽带干扰

根据国际电工委员会的说法，窄带电磁干扰“的带宽小于或等于特定测量设备，接收器或敏感设备的带宽”。

另一方面，宽带干扰是“电磁干扰，其带宽大于特定测量设备，接收器或敏感设备的带宽”。

测量窄带和宽带信号

频谱分析仪  和EMI接收器经常在测试实验室中用于测量电磁干扰。这些工具生成的测试结果经常会同时出现窄带和宽带噪声。在这些情况下，需要进行进一步的信号分析以进行确定。

以下诊断方法可用于识别信号是宽带还是窄带：

分辨率带宽测试  -当仪器分辨率（IF）带宽增加时，宽带信号的幅度将增加。

峰值与平均值检测测试  -比较峰值和平均信号之间的幅度。宽带信号将在两次测量之间产生显着变化，而窄带信号则不会。

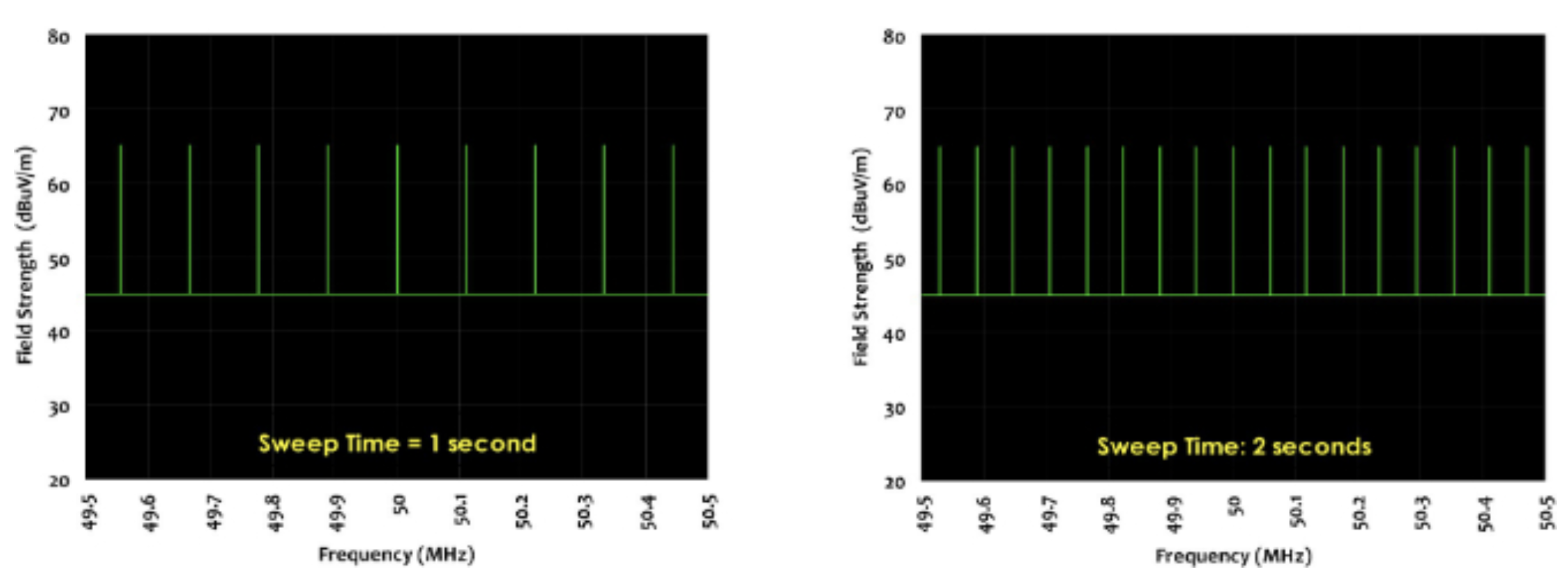

扫描时间测试  -响应间隔可用于确定信号是宽带还是窄带。窄带信号将产生响应，该响应相对于频率跨度而变化，但不会相对于仪器的扫描时间而变化。相反，随着扫描时间的增加，仪器显示屏上的宽带信号响应间隔将减小，但相对于频率跨度将保持恒定。

调谐测试是确定窄带和宽带信号之间差异的另一种方法，尽管它通常仅用于较早的商业和军事标准。
