以太网口ESD保护应该如何选型？

来源：发布日期 2020-12-08 14:03:54浏览：-

分享至：

加入收藏

以太网是一种计算机局域网技术。IEEE组织的IEEE 802.3标准制定了以太网的技术标准，它规定了包括物理层的连线、电子信号和介质访问控制的内容。以太网是目前应用最普遍的局域网技术，取代了其他局域网标准如令牌环、FDDI和ARCNET。

随着以太网速率的不断提高，各种寄生参数特性对电气性能存在不容忽视的影响，因此，以太网的电磁兼容（EMC）和防护设计成为设备功能能否实现的关键。EMC和防护设计介入产品设计的时间越早，成本也就越低。

以太网口雷击浪涌防护方案的设计思路

以太网防护方案的设计需要考虑到雷击浪涌以及陶瓷放电管一级防护之后的残压，因此一般会采用GDT在变压器前端做共模（八线）浪涌防护；并选择结电容低、反应时间快，兼顾防护静电功能的TVS管吸收差模能量。

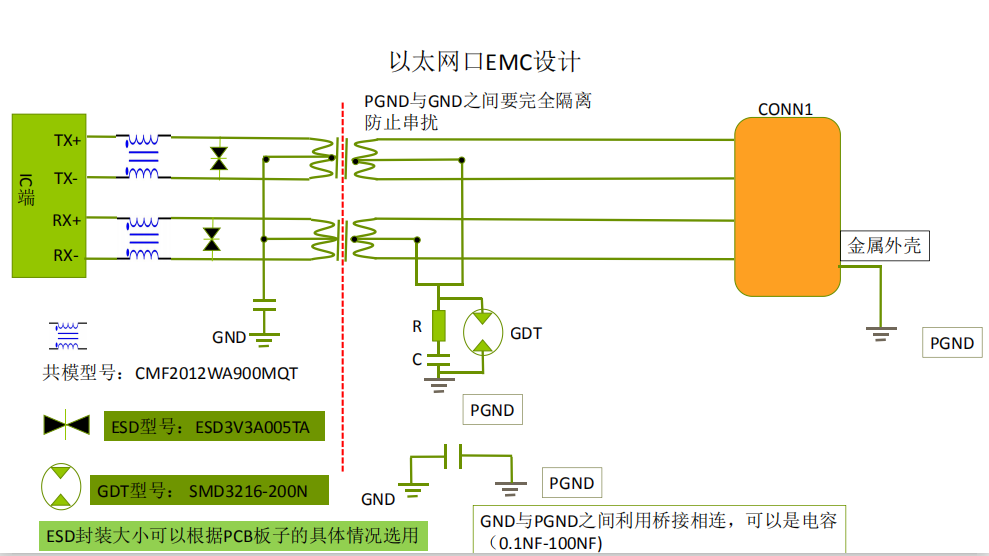

1.以太网防护方案架构图

图一原理框架图

2.ESD保护芯片特点

◆ESDIEC61000-4-2level4，±8kV接触放电适应保护。

◆4个超低输入电容（1PF典型），ESD轨到轨保护二极管

◆集成齐纳二极管的低压箝位

◆小封装
