压敏电阻在ESD保护方案中都有那些应用？

来源：发布日期 2020-07-08 15:23:29浏览：-

分享至：

加入收藏

很多朋友都在担心ESD保护方案，而今天小编也遇到了一个项目担心在ESD保护方案中的应用，今天我们将讨论压敏电阻在ESD保护方案中的应用。

一般来说，静电的连续放电会对电子设备中的敏感电路产生干扰。为了保证灵敏电路不受静电放电的干扰，设计了多种静电保护方案。ESD保护可以通过内部保护和外部保护两种方式实现。虽然前者可以增加可靠性，相对简单，不需要外部保护，但也会增加硅片的面积。同时，硅片中寄生电容和电阻的存在会造成信号间的相互干扰。因此，外部ESD保护方案得到了越来越广泛的应用。外部ESD保护电路包括压敏电阻、TVS二极管和ESD放电二极管。本文主要介绍了压敏电阻在体外ESD保护中的应用。

压敏电阻是一种限压保护装置。由于压敏电阻器的非线性特性，当压敏电阻器两极之间出现过电压时，压敏电阻器可以将电压箝位到一个相对固定的电压值，从而实现对后期电路的保护。它相当于一个与电路平行的可变电阻。电路正常使用时，压敏电阻电阻很高，泄漏电流很小，可视为开路，对电路的影响很小。然而,非常高的冲击电压时,压敏电阻的阻值将立即下降(其电阻值可以改变从米Ω(mΩ)mΩ(mΩ)),这样就可以流大电流和夹过电压在某个值。

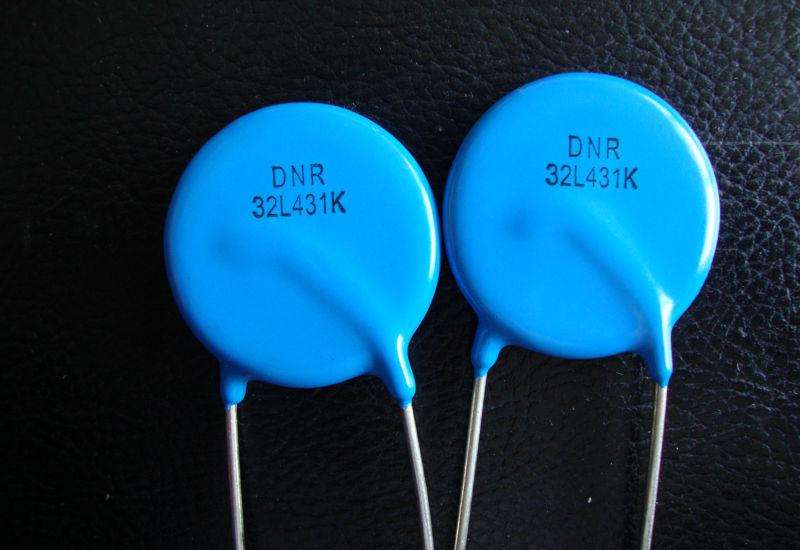

外部ESD保护方案的广泛应用也带动了防静电电子保护装置的市场需求。压敏电阻的选择不仅要根据产品的参数和特性，还要根据实际的保护应用、产品的保护水平和所应用的PCB板的空间范围。作为电子保护器件的供应商，ASIM电子推出了贴片式和插接式两种压敏电阻。工程师可根据实际保护等级选用SMD或插件式压敏电阻。
