共模电感，又叫做共模扼流圈。由一组匝数相同但绕向相反的线圈组成，共模电流流过时磁环中的磁通相互叠加，对共模干扰有抑制作用，而流过差模电流时，对差模电感没有抑制作用。这是共模电感的基本原理。

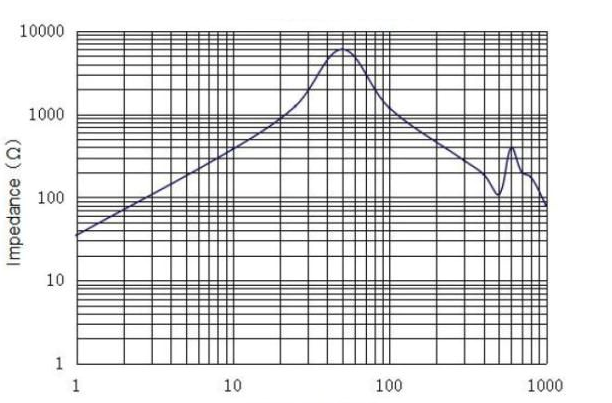

共模电感分为贴片和插件两种，要根据实际的电路来选择。阻抗的要看阻抗频率曲线，一般共模阻抗越大越好。如下图是某共模电感阻抗特性曲线图，不同的频率下对应不同的阻抗值。

gm-qx

还有很重要的一点就是共模电感的漏感大小，由于共模电感加工工艺等问题可能导致共模电感的线圈绕制不可能一模一样，这会导致漏磁（漏感），需要注意考虑差模阻抗对信号的影响，尤其是高速信号，但是产生漏感有时候也不一定就是坏的，利用共模电感产生的漏感有时候可以省去增加差模电感元器件的费用。
