TVS瞬态抑制二极管的优点和应用

来源：发布日期 2020-12-24 17:02:44浏览：-

分享至：

加入收藏

随着本世纪工业的迅速发展，各种高科技层出不穷，五花八门。给我们的生活添加了一笔浓厚的色彩。但是问题也随之出现，高科技产品并非完美，自然界中产生的一种静电会给这些产品带来损伤，稍不注意也会对人体造成伤害。需借助电路保护元器件为其保驾护航。而其中就有一种防静电‘神器’《TVS二极管》是普遍使用的一种新型高效电路保护器件，它具有极快的响应时间（亚纳秒级）和相当高的浪涌吸收能力。

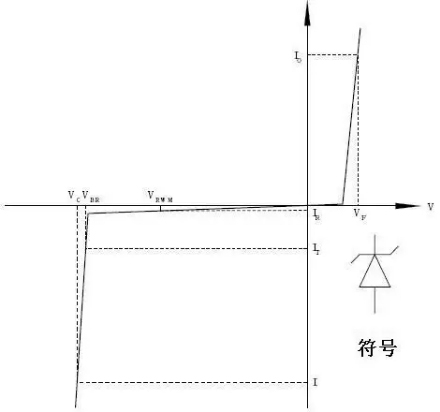

TVS（瞬态二极管英文缩写）瞬态二极管（TransientVoltageSuppressor）简称TVS，是一种二极管形式的高效能保护器件。TVS是一种二极管形式的高效能保护器件。当TVS二极管的两极受到反向瞬态高能量冲击时，它能以10的负12次方秒量级的速度，将其两极间的高阻抗变为低阻抗，吸收高达数千瓦的浪涌功率，使两极间的电压箝位于一个预定值，有效地保护电子线路中的精密元器件，免受各种浪涌脉冲的损坏 。

TVS二极管的优点

TVS主要用于对电路元件进行快速过电压保护。它能"吸收"功率高达数千瓦的浪涌信号。TVS具有体积小、功率大、响应快、无噪声、价格低等诸多优点。

（1）将TVS二极管加在信号及电源线上，能防止微处理器或单片机因瞬间的肪冲，如静电放电效应、交流电源之浪涌及开关电源的噪音所导致的失灵。

（2）静电放电效应能释放超过10000V、60A以上的脉冲，并能持续10ms；而一般的TTL器件，遇到超过30ms的10V脉冲时，便会导至损坏。利用TVS二极管，可有效吸收会造成器件损坏的脉冲，并能消除由总线之间开关所引起的干扰（Crosstalk）。

（3）将TVS二极管放置在信号线及接地间，能避免数据及控制总线受到不必要的噪音影响。

TVS二极管应用

TVS主要用于对电路元件进行快速过电压保护。它能"吸收"功率高达数千瓦的浪涌信号。TVS具有体积小、功率大、响应快、无噪声、价格低等诸多优点,它的应用十分广泛，如:目前已广泛应用于计算机系统、通讯设备、交/直流电源、汽车、电子镇流器、家用电器、仪器仪表（电度表）、

RS232/422/423/485、I/O、LAN、ISDN、ADSL、USB、MP3、PDAS、GPS、CDMA、GSM、数字照相机的保护、共模/差模保护、RF耦合/IC驱动接收保护、电机电磁波干扰抑制、声频/视频输入、传感器/变速器、工控回路、继电器、接触器噪音的抑制等各个领域。
