TVS二极管的特点以及在电路中的应用
TVS二极管又称为瞬态电压抑制二极管。它的封装有直插的和贴片的，常用的有sod123，sma/b/c/d,p600等。
Tvs二极管与稳压二极管最大的区别就是它不会被击穿，并且是反向使用的，它能够在电压极高时降低电阻，使电流分流或控制它的流向，从而保护电路中元器件在瞬间高压的情况下不受损坏。
击穿电压大于施加电压，电流增长缓慢；击穿电压小于施加电压，电流会快速上升。当施加电压为正向电压时，正向导通电流随电压增大而呈指数式增大。
TVS二极管主要起瞬态电压保护的作用，当电压突然变化较大时把电压限制在安全电压内，避免电压过大对其它元件造成损坏。

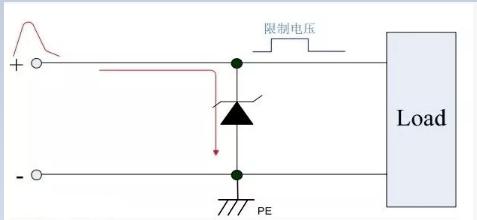

tvs二极管一般并联在电路中。一般情况下它是不会影响电路以及其它元器件的正常工作。但当电路中处于异常状态：电路瞬间电压高于并达到击穿电压时，它马上转变为低阻态，此时电流经过它流入电源负极，给瞬间电流提供低阻抗导通电路，同时将异常电压箝制在安全电压。当异常电压恢复正常之后，电路正常工作，它又转变回高阻态。【推荐阅读】
