电源端口浪涌tvs二极管使用方法

对于现实应用中tvs二极管使用方法，在ASIM为客户解决问题中发现，有些工程师对于tvs二极管这种被动防护器件的应用还可能不太明白，它是一种浪涌抑制器件，它一般常用于电源端口，用于抑制从电源线上过来的浪涌脉冲。当电源线上突然传来的浪涌能量触发到TVS的反向工作电压时，它就会开始导通，然后到达钳位电压的时候，多余的能量就就流经导通的管子泄放到地，从而达到保护后级电路的作用。

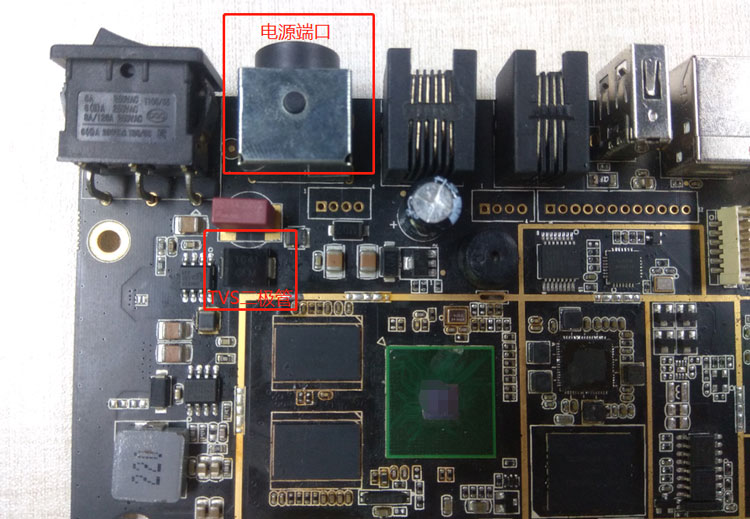

关于tvs二极管使用方法，在PCB电路中的实际设计中，通常会放在靠近电源端口位置，这样可以使电源线来的浪涌第一时间导入到地，防止它的破坏性影响到其它电路。在通常所用到的防浪涌器件中，气体放电管的特点是通流量大，响应时间慢，有跟随电流；TVS二极管的通流量相对较小，响应时间快，且钳位特性好；压敏电阻钳位电压不稳定，如有条件，可以选择组合的方式，形成互补。

当工程师越来越熟练tvs二极管使用方法后，在设计电路中就容易得心应手，并且在设计工作中就会避免许多能在测试环节才出现的问题，做到防犯未然，避免成型后反复修改，做到一次性通过，节省时间、人力、物力成本，实现产品提前上市。

如有产品EMC问题，可随时联系阿赛姆EMC工程师或在线客服人员！
