如何选用USB共模电感

来源：发布日期 2019-09-26 17:49:00浏览：-

分享至：

加入收藏

共模电感在如今的电子产品中广泛应用，特别是USB端口，我们都知道，一般情况下，如果USB不加共模电感的话，我们测试出来的RE数据是很容易出现超出限值的。

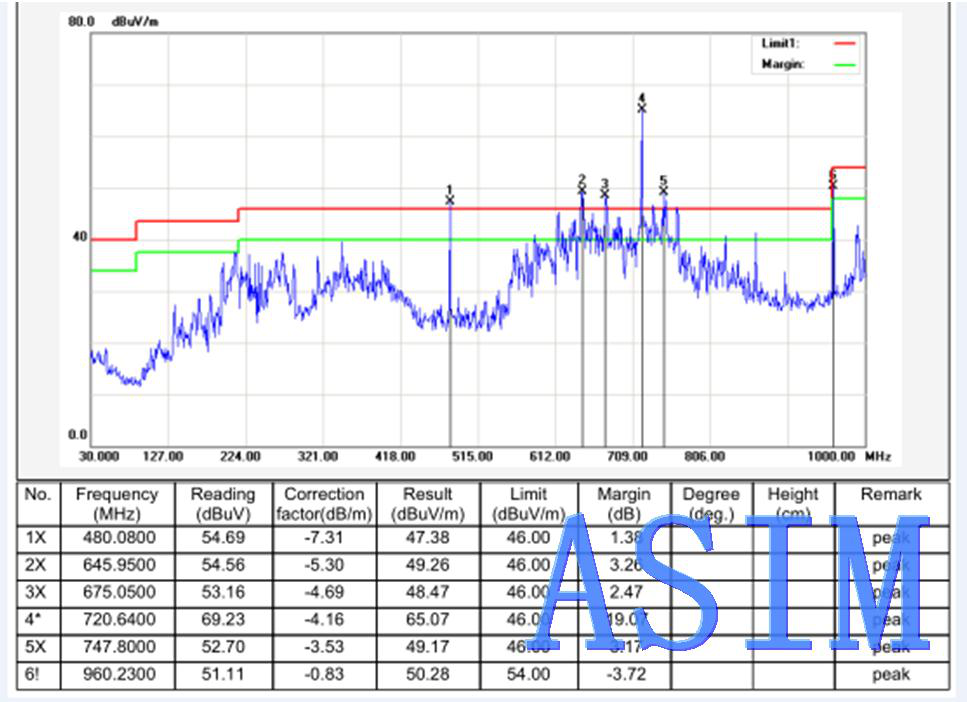

下面这样的数据，如果我们经常测试带USB的产品，应该是可以经常看见的。

在图中，我们可以看见，480MHz、675MHz、720MHz、747.8MHz都超过了限值，特别是720MHz，超出了19DB。

这种情况下，如果USB不用共模电感的话，是很难将这些频率点降到限值以下的。

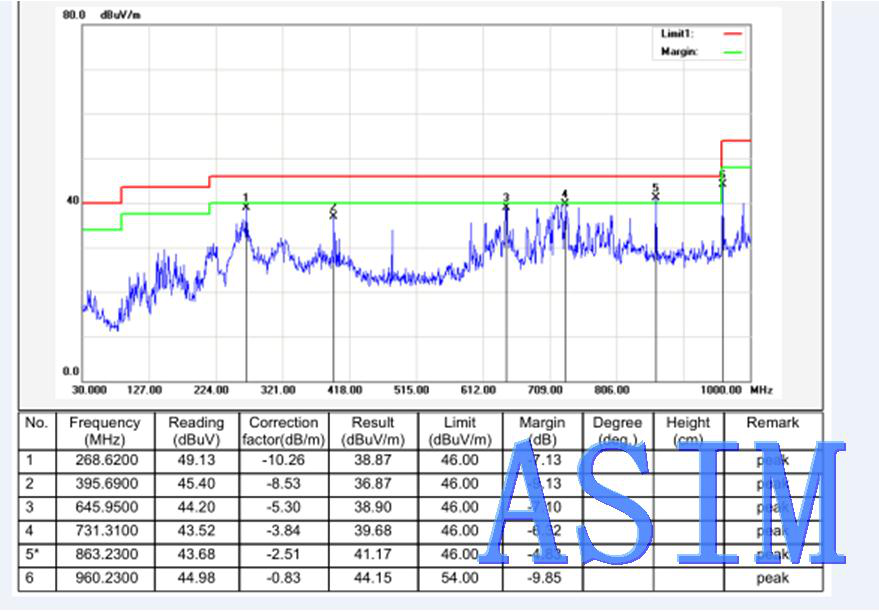

下图数据， 我们是通过增加了CMF1210DH900MFR这个USB共模电感之后，这些超标的频率点都降到了限值以下，通过测试。

USB的信号是高速差分信号, USB的传送速率是由基频48MHz的谐波出来的,所以，我们看见超标的频率点都是48MHz倍频出来的，我们技术人员整改过很多产品的USB案例，通常以这样的方式来增加措施，会取得较好的效果。

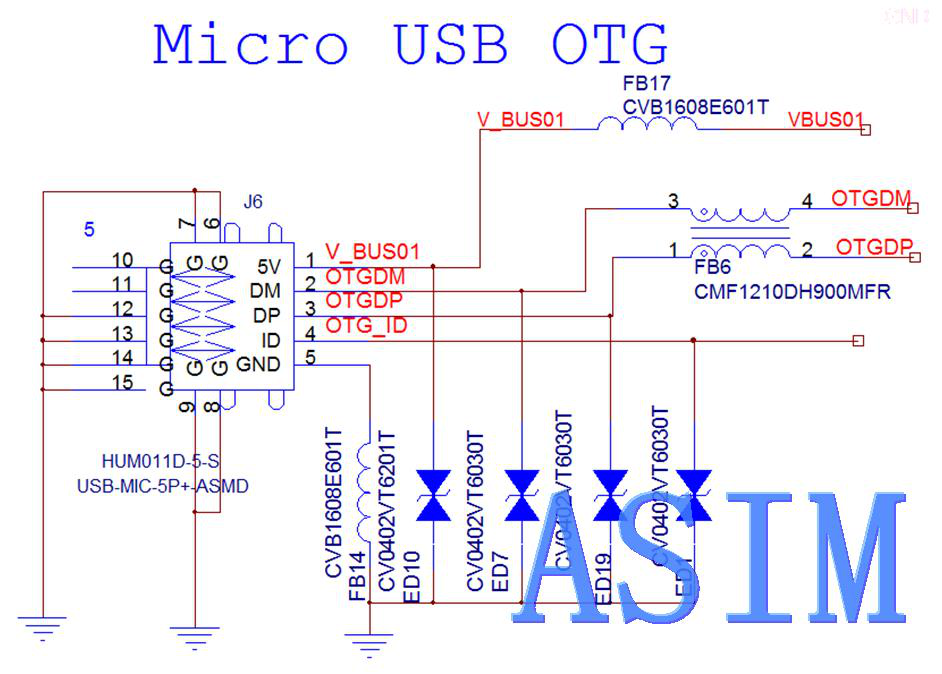

下图是USB 围绕EMI和ESD所做的一些措施：

USB2.0的PCB布线要遵循以下原则。

(1)差分线对要保持等长匹配，否则会影响时序偏移，降低信号的质量，增加了EMI辐射问题;

(2) 差分线对之间的间距保持小于10mm,并增大与其他信号走线的间距;

（3)差分走线要求在同一板层，不同层产生的诸如阻抗、过孔的差别会破坏差模传输的效果，引起共模噪声;

（4)差分走线周边进行包地处地，并沿地隔3-5mm左右放置过孔

（5）尽量减少过孔和其他会引起线路不连续性的因素;
(6)避免导致阻值不连续性的 90°走线，使用圆弧或45°折线来代替

(6)USB端引脚附近放置ESD防护器件，并放置在端口位置 。差分线要串联共模滤波器：CMF1210DH900MFR。以衰减EMI共模从USB线辐射出去。
