IO口过压保护方案

来源：发布日期 2019-11-08 15:16:14浏览：-

分享至：

加入收藏

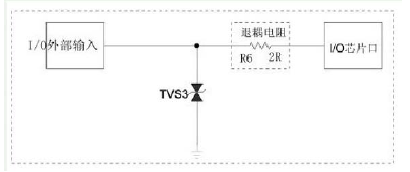

一．如图所示：

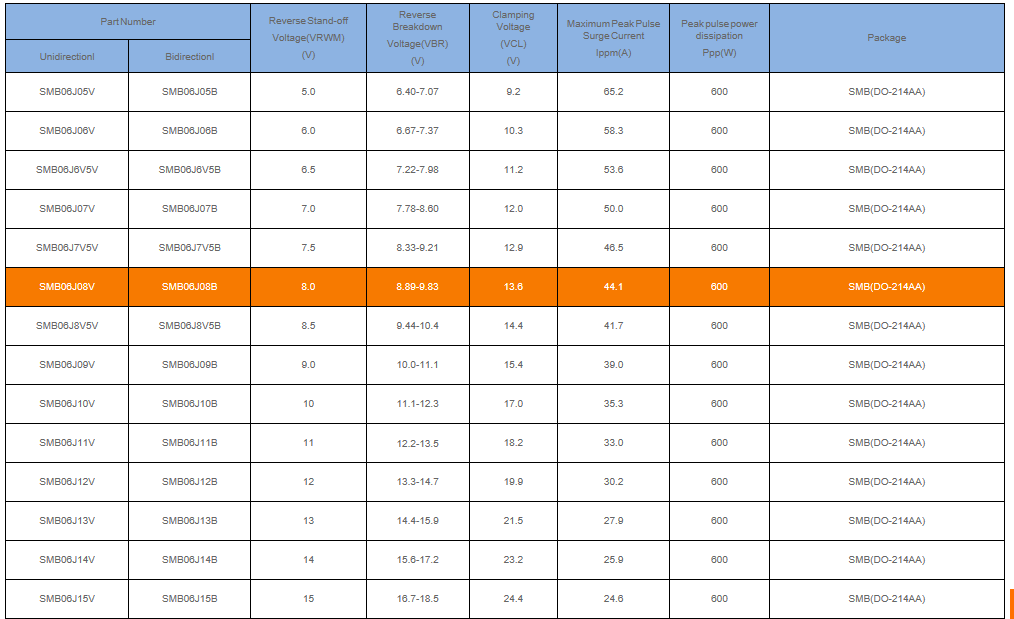

用到的保护器件为：瞬态抑制二极管TVS为SMB06J15B；ESD0524UA;下列是这款器件的性能介绍：

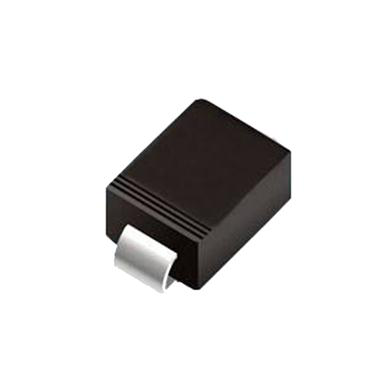

SMBDO-214AA封装，专用瞬时电压的防护抑制，动态响应特性优异，一致性好，可过空气放电15KV,接触放电8KV的静电防护。功率在600W，单向和双向类型；薄型封装；优异的钳位电压能力，响应时间非常快，这是一些特性。应用用于敏感电子保护，防止电感负载切换和IC，MOSFET,消费电子，计算机，工业和电信传感器单元的信号线引起的电压瞬变。

TVS管选型需要考虑以下因素：

1）大批量供货需考虑成本，一般而言，TVS管阵列比增加4个TVS管便宜；

2）封装小，节省Layout空间，方便布局，TVS管阵列会比4个TVS管的体积小很多；

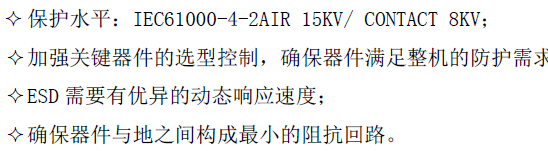

3）ESD防护能力，必须大于国网、南网静电抗扰度4级，即接触放电±8kV，空气放电±15kV；

4）负载电容越低越好，能快速吸收ESD干扰。

本文出自深圳市阿赛姆科技有限公司转载请说明出处及链接（http://www.asim-emc.com/）
