共模电感在开关电源的应用

来源：发布日期 2020-12-30 14:23:45浏览：-

分享至：

共模电感在开关电源电路中,因为电磁兼容所遇到的问题主要是共模干扰，所以选用共模电感主要是对电源中的EMI滤波，,对电磁干扰中电源噪声起到抑制作用。

电源进线进入的外部干扰因素；电子设备运行过程中又通过电源线传出去的噪声。是开关电源噪声产生的主要原因，也证明了噪声属于双向干扰信号。电子设备本身是一个噪声源又是噪声干扰的对象。从形成特点看，噪声干扰又分为串模干扰与共模干扰两种。

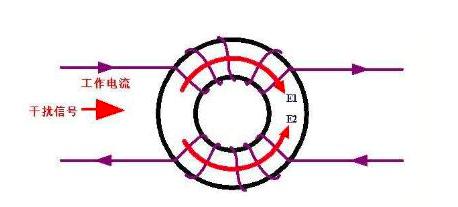

共模-开关电源

串模干扰是电源线之间产生的噪声，共模干扰则是两条电源线对大地产生的噪声。因此，在选用共模电感时应符合电磁兼容的要求，不仅避免本身设备向外部发出噪声干扰，还能滤除外部电磁干扰。共模电感要对串模和共模干扰都能起到抑制作用，以免影响同一电源开关芯片电磁环境下其他电子设备的正常工作。

共模电感对开关电源中的共模电流起到抑制作用，并且共模电感能够有效地抑制在线路中的共模干扰信号，对电源开关芯片线路正常传输的差模信号无任何影响。
