高分子ES静电保护管的特性

返回列表
来源:发布日期 2021-01-08 09:05:53浏览:-
分享至:
加入收藏

在电子元器件中、ESD被称为(静电保护管)ESD在电子行业本意是静电放电,现在引申可理解为防静电,静电防护等意思。ESD二极管在电子行业中是不可缺少的一部分,它能保护电子产品免受静电的损坏。ESD可分为两种,一种是“高分子ESD”另一种是“硅基ESD”这两种使用的材料不一样,性能也不一样。下面着重跟大家讲解“高分子ESD”

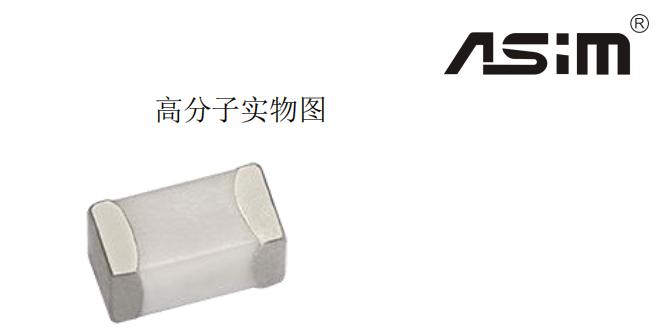

高分子ESD实物图

高分子ESD又称:高分子聚合物ESD

静电放电破坏,使元件受损不能正常工作:静电放电时当放电电流过大(瞬时大电流可达几十A),产生过高热能,将会击穿元件。

三种击穿现象:

●热击穿:P-N破坏;
●介电击穿:氧化层的破坏;

●金属汽化:金属线被汽化而开路。

静电放电辐射的电磁场幅度很大(可达几百V/m)频谱极宽(从几十兆到几千兆),对电子产品造成干扰甚至损坏。

然而高分子ESD能很好的防护这种静电损害,高分子性能这么厉害那么它是什么材料组成的呢?

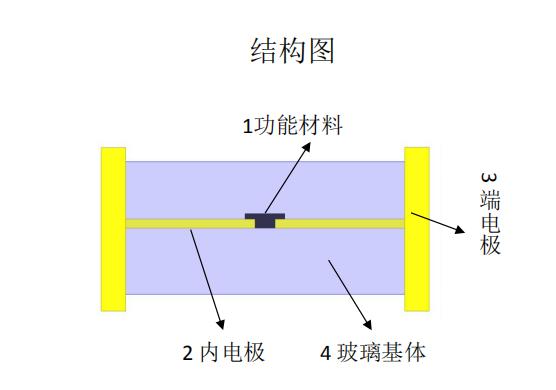

高分子ESD结构图

高分子ESD组成材料

1.功能材料:玻璃粉+导电金属粉+氧化锆粉
2.内电极:银
3.端电极:银、镍、锡

4.玻璃基体:硅硼玻璃

高分子ESD材料特性

1、玻璃基体和功能材料具有超低介电常数、高可靠性、高稳定性的特点,从而使高分子ESD具有超低的电容量;

2、超小金属粉粒径和间隙,粉粒间瞬态击穿(Breakdown)电压低,呈现较低的触发电压和钳位电压。

3、电子隧道击穿原理,具有快速的过电压响应时间

4、功能材料具有非线性伏安特性曲线,极小的漏电流(<0.1nA)特性。
