ESD整改方案—完整地对ESD静电管的作用

一、ESD整改前测试现象：

测试样机是一款蓝牙音箱，机身有裸露的金属喇叭网，USB端口。对USB金属端口进行接触±4KV ESD放电，样机会出现不出声音的现象；但机器能正常关机，反复试验确认样机只能过接触1KV。客户需要我们提供一套ESD整改方案。

二、ESD整改过程分析：

通过蓝牙音箱受干扰的表现现象为不出声音，蓝牙一直处于连接的状态，手机上的播放器在正常的播放，所以怀疑是MCU出来的信号受到干扰了；于是在MCU出来的信号上加ESD静电管，测试发现无明显改善。分析电路原理，发现MCU出来的信号将给到DSP，DSP处理后再将信号给功放。所以DSP也是我们怀疑的对象，我们将信号从MCU出来后直接就给功放，再测试ESD性能，发现机器能抗4KV的静电。最终通过反复确认是DSP的复位受到干扰，但一开始由于受板子位子的限制，ESD静电管的泄放路径在一个很小的地上，效果不好，当我们将ESD的泄放路径扩大到一个很大的地时，样机测试的时候就能够ESD±4KV的接触放电。

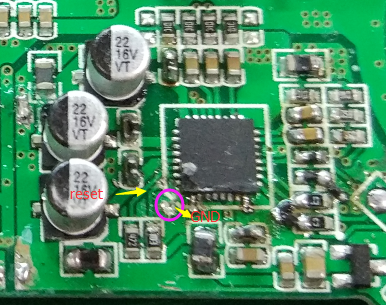

                  图一（ESD的泄放地小）                                                     图二（ESD的泄放地大）

整改心得：

    ESD管在使用的时候要注意一些小细节，小细节不注意，可能最后的测试结果完全不一样，ESD静电管在使用的时候要尽量使得ESD静电管的泄放地是一个完整的地（完整的地是长宽比小于3的GND）。
