ESD整改的常用方法

来源：发布日期 2018-11-17 15:24:03浏览：-

分享至：

加入收藏

对于产品结构越来越便携化，在做认证的时候，往往ESD整改是让很多工程师非头痛的事情。确实我们整改过的ESD案子都曾经客户的做认证的“拦路虎”，但在我们技术团队的努力下，一切问题都迎刃而解。根据以往的整改经验，我们总结出了一些常用的ESD整改方法：

对于产品结构而言，结构上不留缝隙的地方就尽量用密封的材料密封，防止因为留有缝隙测试的时候需要对缝隙进行空气放电；对于产品内部由多块PCB板利用连接线或插针连接的结构，需要再每块板之间多加几条地线，降低地与地之间的阻抗不连续。如若PCB板上有连接线（如MIC,喇叭等）将连接线之间做成双绞线。

对于PCB LAYOUT而言裸露的金属端口做好ESD防护是很重要的措施（如USB的信号线与电源，AUX的信号线，DC电源端口，TF卡端口的信号和电源等等）因为裸露的端口是静电施加的主要位置。PCB LAYOUT的时候注意板边尽量不要走线，严禁板边走敏感的信号线（如复位，时钟，数据等），若主IC上有散热片，注意将散热片接地处理；高速信号线注意包地处理（如DP,DM;CLK等），如有条件建议高速信号线去做眼图，保证信号本身的质量。支强大的技术团队，和高品质，高性价比的ESD防护器件可以为您的产品设计出量身定做的ESD方案。

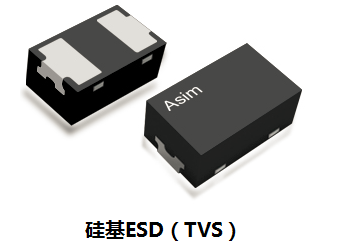

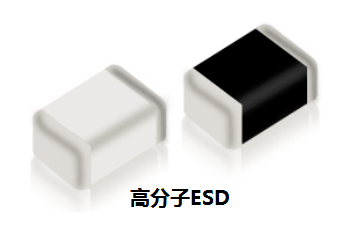

  阿赛姆拥有一支强大的技术团队，和高品质，高性价比的ESD防护器件可以为您的产品设计出量身定做的ESD方案。
