ESD二极管的特点以及选型原则

来源：发布日期 2020-12-30 14:04:01浏览：-

分享至：

ESD二极管主要用来保护电子设备中敏感电路受到静电放电的影响，它是一种防静电保护元器件，ESD二极管具有低泄漏和低电容特点，所以不会降低电路功能；也不会对高速信号造成损害，在多重外因作用下保护元件的功能不会下降。适合应用在手机，数码相机，电源和许多便携式产品。

ESD的产品特点：响应速度快ps级；电容值低，比较适用于高速传输线路；体积小、封装多样化，能满足各种产品的适用条件；低漏电流；钳位电压低；电压值低。

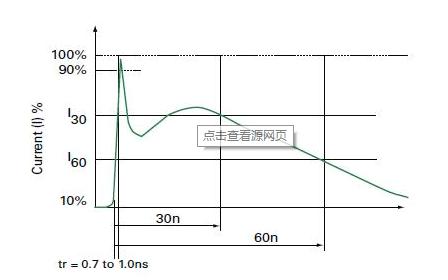

ESD二极管曲线图

ESD产品选型：由于ESD二极管在使用时是与在被保护电路是并联的，正常工作情况下对线路不会有任何的影响；ESD二极管的击穿电压应大于线路最高工作电压或者信号电压的最大电压值；要选择脉冲峰值电流合适的型号首先要清楚线路上可能出现的最大浪涌电流。

其次需要注意的是，被保护芯片所能耐受的最大峰值电压应该大于最大箝位电压；在用于信号传输电路时，一定要注意所传输信号的速度或频率，当信号频率或传输速率较高时，应选用低电容系列的esd二极管。
