EMS电磁干扰问题根源解决方案
刚开始进入电子元器件圈的工程师接触到EMS可能会感到一头雾水,对EMS的定义一知半解。EMS是什么?那么,今天就简单介绍一下什么是EMS。
EMS基本概述
EMC包括两个方面的要求:一方面要求传感器在正常运行过程中对所在环境产生电磁干扰不能超过一定限值,即EMI;另一方面要求传感器对所在环境中存在电磁干扰具有一定程度抗扰度,即EMS。
通俗的讲:EMC=EMI+EMS。电子产品本身具备一定的抗干扰能力(EMS),工作时你干扰我,我干扰你(EMI),但是大家还是能和平共处(EMC) 。
电磁波会与电子元件作用,产生被干扰现象,称为EMS(ElectromagneticSusceptibility)。例如,TV荧光屏上常见的“雪花”,便表示接受到的信号被电磁波干扰。
电磁兼容中要求传感器对所在环境中存在电磁干扰具有一定程度抗扰度,即电磁敏感性就是EMS。
EMS电磁干扰问题解决的三个步骤

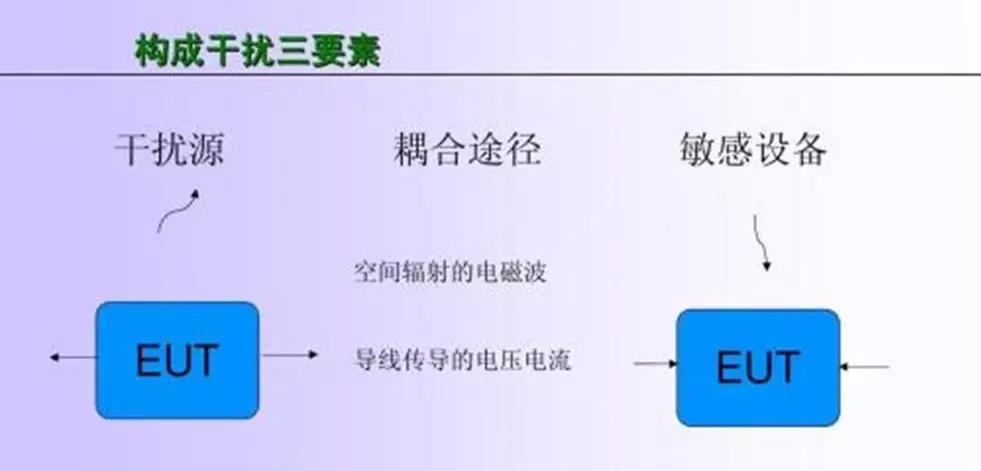

处理EMS电磁干扰从三个方面入手就可以轻松解决
第一 :我们要了解干扰源的特点,并抑制干扰源!以surge为例,瞬时的电压,爬上时间,跌落时间,内阻,即干扰源发生器的特性。
第二 :我们要知道干扰源的传播路径并切断干扰源的传播干扰路径!我们知道干扰源的特性及路径,同样采纳EMI整改的思路去处理!
第三 :我们要提高敏感器件的抗干扰性能,我们都知道短板理论,处理EMS问题也一样,敏感元器件就是EMS的短板,要首先搞定敏感元器件
综上,在EMS整改中,首先要有一个清晰的思路,结合电路基础,从原理结合实际综合处理!【推荐阅读】
