电源、信号用共模电感的工作原理分析

来源：发布日期 2020-12-22 17:29:21浏览：-

分享至：

加入收藏

通常EMC所面临要解决的问题大多都是共模干扰。那么 共模电感究竟是什么呢？它有什么样的功能能解决大部分共模干扰问题。下面为大家简单介绍一下共模电感。

共模电感解析

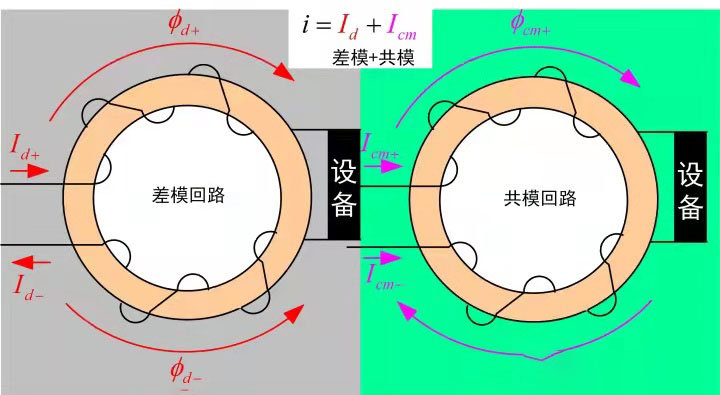

共模电感是一个以铁氧体等为磁芯的共模干扰抑制器件，它由两个尺寸相同，匝数相同的线圈对称地绕制在同一个铁氧体环形磁芯上，线圈的绕制方向相反，形成一个四端器件。当两线圈中流过差模电流时，产生两个相互抵消的磁场H1、H2，此时工作电流主要受线圈欧姆电阻以及可以忽略不计的工作频率下小漏感的阻尼，所以差模信号可以无衰减地通过，而当流过共模电流时，磁环中的磁通相互叠加，从而具有相当大的电感量，线圈即呈现出高阻抗，产生很强的阻尼效果，达到对共模电流的抑制作用。因此共模电感在平衡线路中能有效地抑制共模干扰信号，而对线路正常传输的差模信号无影响。

共模电感防护

信号电流或电源电流在两个绕组中流过时方向相反，产生的磁道量相互抵消，扼流圈呈现低阻抗。共模噪声电流（包括地环路引起的骚扰电流，也称着纵向电流）流经两个绕组时方向相同，产生的磁道量同向相加，扼流圈呈现高阻抗，从而起到抑制共模噪声的作用。
