电感接直流电断开瞬间产生的电动势可以利用吗?
电感线圈接通直流电,断开的瞬间产生的反向电动势在各种DC-DC升压电路中很有用,这类升压电路毋须升压变压器,利用一个电感线圈即可升压,就是靠电感线圈产生的反向电动势来升高电压的。DC-DC升压电路的升压原理如下图所示。

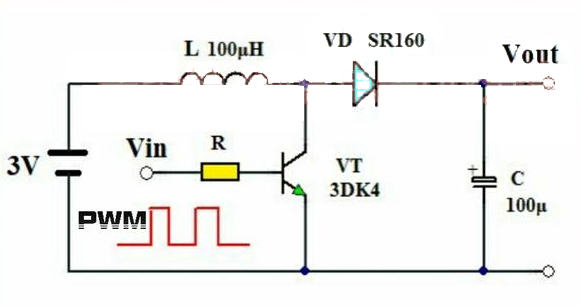

DC-DC升压电路的工作原理
上图所示的DC-DC升压电路可以将输入端的3V直流电压变为较高的直流电压,图中的L为电感线圈,三极管VT作为电子开关,工作于开关状态,其导通与截止受Vin端输入的PWM信号(该信号由PWM电路产生)控制,VD为肖特基二极管,用于高频整流。
该电路工作时,三极管VT输入端的PWM信号若是高电平,则VT导通,3V的直流电源通过VT的集电极-发射极对电感L充电蓄能;当PWM信号为低电平时,VT截止,此时相当于电感线圈L断电,L两端会产生一个“左负右正”的反向感生电压,该电压的幅度可数倍于输入端的3V电压,这个感生电压与输入端的3V电压叠加后通过VD对电容C充电,这样在Vout端便可以获得高于3V的直流电压。
电感线圈
实际中的DC-DC升压电路为了稳定输出电压,一般通过控制PWM信号的脉冲宽度来调节输出电压,PWM信号的脉冲宽度不同时,三极管VT的导通与截止时间也不同,这样即可稳定输出电压。
