磁珠的失效与使用注意事项

来源：发布日期 2020-08-07 09:01:40浏览：-

分享至：

磁珠的主要失效模式是分为两种：机械应力和热应力;在承受外部机械应力的时候，磁珠本体出现裂纹使导磁材料的导磁性能受到损伤。而当磁珠上通过的较大电流时，热量较大不能及时被散掉，会导致磁珠整体受热不均匀，从而产生内应力导致出现裂纹。低工作频率强行工作在高频率下，会有很大的损耗和发热，电气性能发生突变，也就不能正常工作了。

总上所述，要选对磁珠，必须要了解它的实际参数，否则在出现严重发热或烧坏等，都不知道原因出自何处。

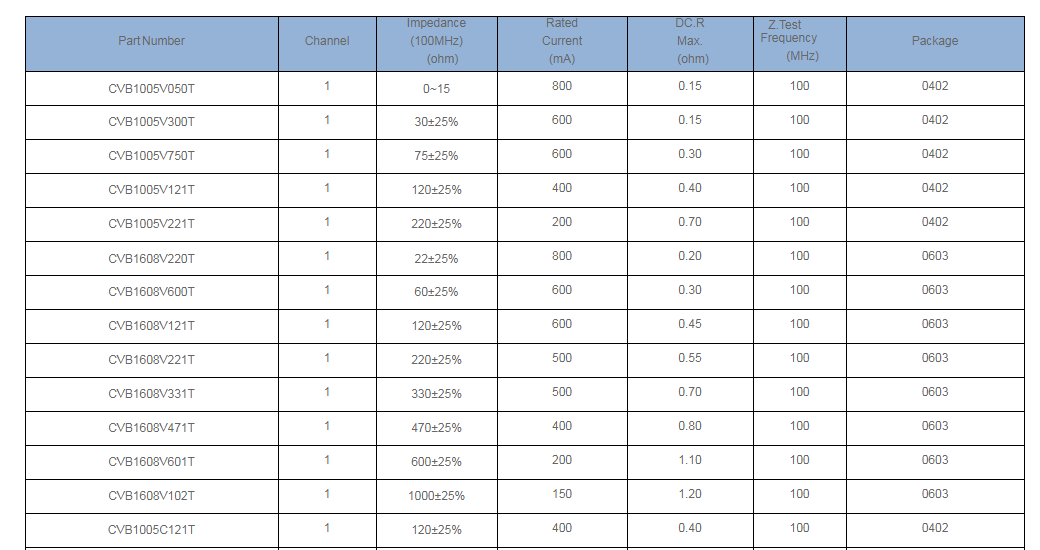

磁珠选型

因此磁珠的使用需要注意以下事项：
1、不需要的信号的频率范围为多少；
2、噪声源是谁；
3、需要多大的噪声衰减；
4、环境条件是什么（温度，直流电压，结构强度）；
5、电路和负载阻抗是多少；
6、是否有空间在pcb板上放置磁珠；
前三条通过观察厂家提供的阻抗频率曲线就可以判断。在阻抗曲线中三条曲线都非常重要，即电阻，感抗和总阻抗。
